CAD실무능력평가

한국생산성본부

파일제출란
급수	2급	수험번호	CAT2019100-10101010	이름	홍길동	응시시간	10:00	남은시간	90분
파일

■ 응시조건

주어진 도면 문제를 참고하여, 응시자가 신청한 2차원 캐드 프로그램으로 모형공간에서 해당 도면층에 객체 및 치수 작성을 한 후, 도면공간에서 뷰포트를 생성, 주어진 축척에 맞게 뷰포트 축척을 부여하고 그에 맞춰 뷰 정렬 및 타이틀 작성, 표제란을 기재한다. 마지막으로 페이지 설정 관리자에서 출력 설정까지 마친 후에 제출한다.
의무사항은 응시자가 반드시 지켜야 할 사항이며, 이로 인한 피해는 응시자에게 있으며, 실격사항 중 한 가지 이상 해당될 경우 채점여부와 상관없이 불합격 처리된다.
평가항목을 기준으로 채점한 결과가 총 100점 만점 중 60점 이상이면 합격이다.

■ 의무 사항

1. 답안 작성용 템플릿 파일 내려받기 및 사용, 저장
- 시작 후 시험보기 창에 있는 템플릿 파일 다운로드 버튼을 눌러 바탕화면에 저장한다. 파일 이름은 응시자의 수험번호가 자동 기입된다.
- 수험번호.dwg 템플릿 파일을 응시자가 신청한 캐드응용프로그램에서 열기(OPEN)로 가져와서 시험을 실시해야 한다.
- 또한, 템플릿 파일 안에는 도면공간에서 작성할 뷰제목(TITLE) 블록이 내포되어 있으므로, 이 블록을 사용하여 뷰제목을 작성하도록 한다.
- 답안 작성 중간에도 반드시 작업 파일을 저장하고 백업 파일을 생성해야 하며, 이를 지키지 않아 발생하는 예기치 못한 상황(시스템다운 등)에 대한 책임은 응시자에게 있다.

2. 답안작성

템플릿 파일로 저장한 수험번호.dwg 파일을 열어 아래처럼 도면층을 작성하여 용도에 맞게 객체 및 치수를 작성한다. (선가중치는 없음)

도면층 이름	색상(번호)	선종류	도면층 용도
0	흰색(7번)	Continuous	외곽선, 표제란, 뷰제목 기호
가상선	선홍색(6번)	Phantom	가상선
문자	흰색(7번)	Continuous	문자(도면공간의 표제란 글씨, 평면도, 정면도, 우측면도 등 뷰 제목과 축척)
뷰포트	하늘색(4번)	Continuous	뷰포트(도면공간의 뷰포트 생성)
숨은선	노란색(2번)	Hidden	숨은선
외형선	초록색(3번)	Continuous	외형선
중심선	흰색(7번)	Center	중심선
치수	빨간색(1번)	Continuous	치수

등각투상도가 포함된 출제 도면을 보고 문자 및 치수 스타일을 설정하고, 삼각 투상법에 따라 평면도, 정면도, 우측면도를 모형공간에 작성한다.
도면에 사용되는 모든 문자는 문자 도면층, 글꼴은 굴림을 적용하고, 문자 높이는 제시한 문자 크기를 따른다.
치수 스타일은 글꼴은 굴림, 문자 색상은 노란색으로 지정하고 그 외(화살표 크기, 치수 문자 높이 등)는 기본값을 적용한다.
배치 작성 도면의 치수를 참조하여 외곽선, 표제란을 작성한다. 표제란에는 수험번호, 이름, 일자를 기입하고 문자 높이는 3으로 설정한다.
뷰포트를 생성하여 주어진 축척에 따라 평면도, 정면도, 우측면도를 정렬 배치한다.
템플릿 파일에서 제공한 “TITLE”블록을 도면공간에 삽입한 후 뷰 제목과 축척을 기입한다. 뷰 제목의 문자 높이는 3.5, 축척의 문자 높이는 2.5로 설정한다.

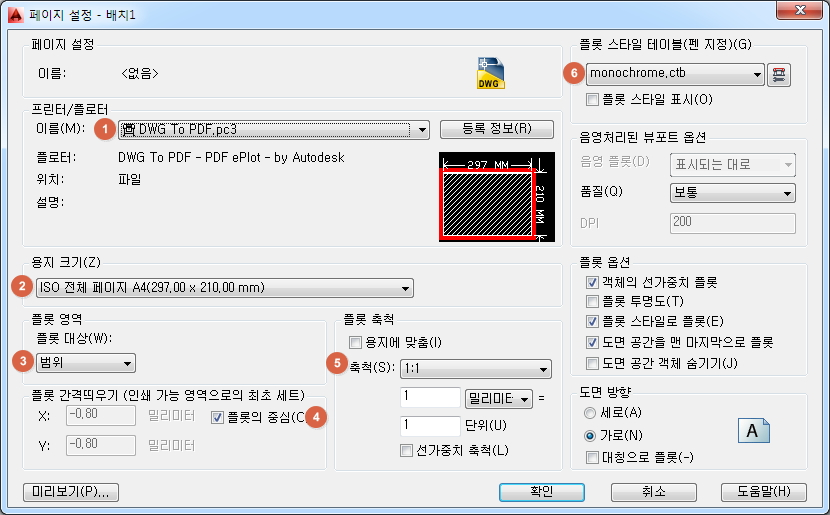

페이지 설정 관리자를 아래와 같이 설정하고 최종 내용을 저장한다.

3. 파일제출
- 작성한 최종 도면인 수험번호.dwg 파일을 시험 문제창에서 제공하는 파일 업로드 기능을 이용하여 제출한다.
- 답안 제출 시간도 시험 시간(90분)에 포함되어 있으며 별도로 제공하지 않는다.
- 파일 제출 전에는 반드시 파일의 저장 상태를 확인하고, 파일 제출 후에도 제출한 파일이 맞는지 다시 한번 확인한다.
- 파일은 시험 종료 후에도 삭제해서는 안되며 파일을 가지고 갈 수 없으며 도면을 유출 시에는 실격사유에 해당한다.
- 시험 시간 안에 파일을 제출하고 감독관 동의 없이 임의로 연장 시간을 사용한 경우도 답안 작성 여부와 관계없이 실격처리 된다.

■ 실격사항

1. 템플릿 파일로 도면을 작성하지 않은 경우
2. 모형공간 또는 배치(도면공간) 작성을 하지 않은 경우
3. 제출된 파일의 내용이 없는 경우
4. 도면공간에서 뷰포트를 사용하지 않은 경우
5. 전체 도형을 축척을 줄여서 작성한 경우
6. 위치틀림이 10개소 이상인 경우
7. 치수가 50%미만으로 작성된 경우

■ 주요 감점사항

1. 선이 누락되었거나 위치틀림(18점) - 위치틀림이란 주어진 치수가 틀렸거나 연관점을 유추하는 데서 잘못 따온 경우를 말한다.
2. 불필요한 객체 남음(16점) - 객체 작성을 위한 45도 보조선과 자르기(TRIM)가 덜 된 객체, 그 외 잔여 객체를 말한다.
3. 선종류 불량(16점) - 외형선을 숨은선이나 중심선으로 그리거나 그 반대의 경우를 말한다.
4. 선 연결 상태 불량(8점) - 선 연장 및 모서리 정리가 잘 안된 경우를 말한다.
5. 선 겹침(중복)(8점) - 선 중복은 외형선, 숨은선, 중심선끼리 겹침을 말한다.
6. 중심선 틀림(8점) - 중심선을 잘못 그리거나 그리지 않은 경우를 말한다.
7. 필요한 도면층을 의무사항대로 하지 않았거나 용도별로 객체가 해당 도면층에 없는 경우 (10점 이내)
8. 치수가 누락되거나 유형이 다른 경우, 치수보조선이 객체의 선과 겹친 경우, 치수가 분해가 된 경우 (15점 이내)
9. 뷰포트 3개 생성이 아닌 경우, 도면의 축척이 다르거나 정렬로 균형 배치가 안된 경우 (20점 이내)
10. 뷰포트 동결 또는 끄기 설정이 아닌 경우 (5점 이내)
11. 도면 외곽선, 표제란을 작성하지 않거나 “TITLE” 블록을 사용해 뷰 제목을 작성하지 않은 경우 (15점 이내)
12. 선종류 축척을 조절하여 도면(배치탭)공간에서 출제도면과 같이 선이 구분되게 보이지 않은 경우 (5점 이내)
13. 출력을 하기 위한 페이지 설정 관리자를 주어진 조건대로 설정하지 않은 경우 (5점 이내)

테스트페이지에서는 템플릿 파일을 받을 수 없습니다.

파일제출 시험종료

응시조건확인 템플릿받기 시험문제보기1 시험문제보기2

문제가 보이지 않을 경우 Flash Player 설치

[Flash player 다운받기]

시험보기 전 주의사항

1. 작업요령
시험 파일에서 마우스 오른쪽 클릭하고 [품질]을 [높음]으로 설정.
시험 파일에서 마우스 오른쪽 클릭하고 확대/축소 설정.
확대시 왼쪽 마우스 클릭 후 손도구를 사용하면 도면을 움직일 수 있음.
2. 제출요령
완성한 답안을 [본인수험번호.dwg)로 파일을 저장.
[찾아보기]로 수험번호로 저장된 파일을 찾아 열기한 다음 [파일제출]을 클릭하여 제출.
3. 종료요청
파일제출 후 감독관에게 제출여부 확인을 거친 후 [시험종료] 클릭
4. 자동종료
정규 시험시간 종료 후 20분이 지나면 자동으로 시험보기창이 종료.
