ATC자격시험CAD 2 급
  • - 시험 문제 :

    CAD의 각종 설정, 조작 및 2차원 도면의 작성

  • - 시험 시간 :

    실기시험 90분

  • - 시험 내용 :

    CAD의 2차원 조작 및 설정에 필요한 명령어 지식과 도면 판독 후 작성시 필요한 기본적인 지식을 평가합니다. 한국ATC센터 출제위원회에서 출제한 기계/건축/산업디자인에 근거한 2차원 도면을 CAD를 사용하여 작성합니다.
    (Application Software 등은 사용할 수 없습니다.)

  • - 합격 기준 :

    작성된 도면의 정확도(치수)와 설정에 근거하여 일정 개수 이상 오차가 있으면 실격처리 되며
    100점 만점 중 60점 이상 득하면 합격입니다.

ATC자격시험CAD 1 급
  • - 시험 문제 :

    CAD의 각종 설정, 조작 및 2, 3차원 도면의 작성

  • - 시험 시간 :

    실기시험 90분, 필기시험 30분

  • - 시험 내용 :

    ATC 자격시험CAD 2급 합격자만이 응시할 수 있으며 90분 실기시험 후에 30분 걸쳐 필기시험을 봅니다.

  • 실기시험은 주어진 문제를 보고 CAD를 이용하여 2차원 도면과 그에 해당하는 3차원 물체를 솔리드 모델링 또는 표면 모델링을 작성합니다. 총 작성할 모델링은 3개이며, 3D POLY 명령을 이용하여 거리값을 입력하는 문제로 5문항(문항당 40점)이 출제됩니다.

    필기시험은 CAD 명령어 사용 및 설정에 필요한 지식과 도면의 이해와 관련된 문제로 25문항(문항당 4점)이 출제되며, 문제 유형은 명령어의 기능, 환경, 플롯, 유틸리티 등이 포함됩니다. 필기시험은 가산점으로 적용되어 최저 점수 제한은 없습니다.

  • - 합격 기준 :

    필기 가산점 + 실기점수 합산 120점 또는 실기 점수만으로 120점 이상 득하면 합격입니다.

    합격 예1) 실기점수 120점(3문항)

    합격 예2) 실기점수 80점(2문항) + 필기점수 40점

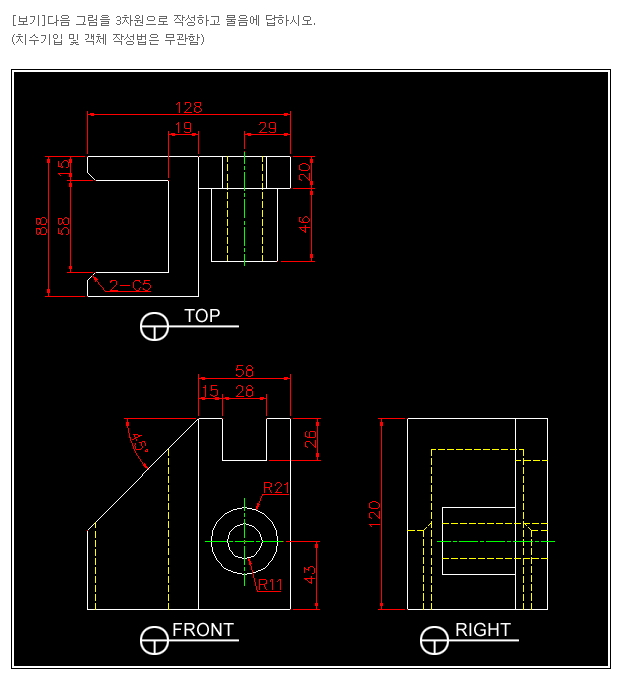

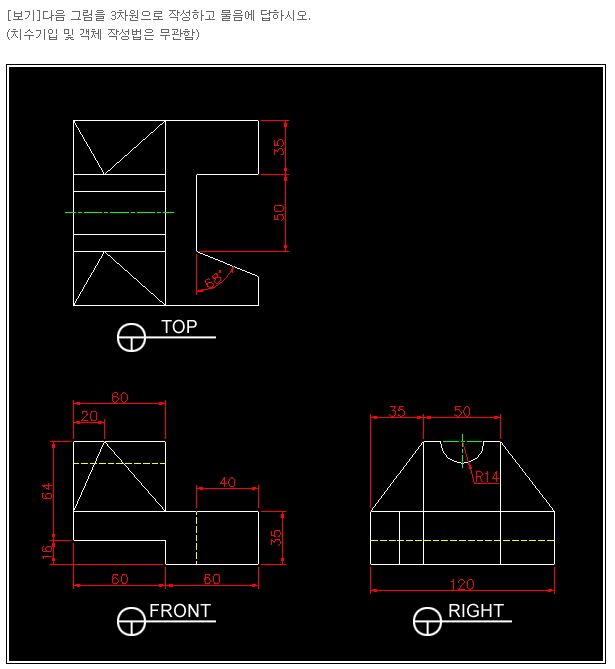

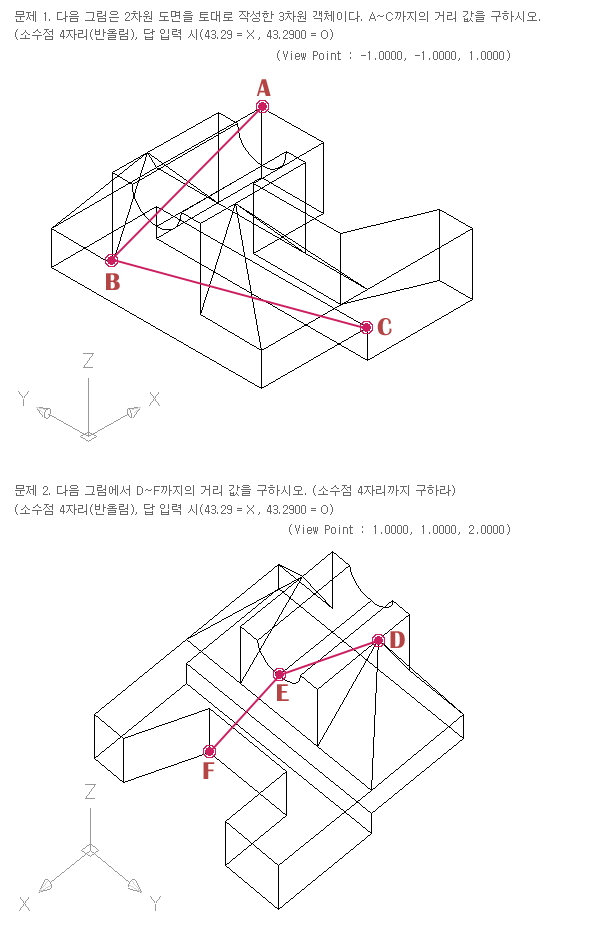

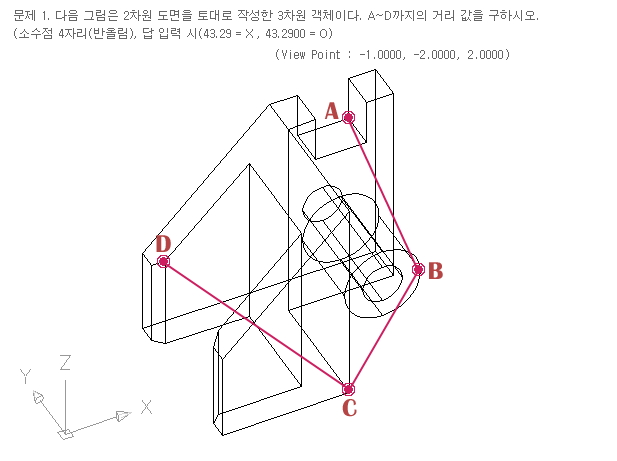

출제유형은 크게 다면체, 구, 복합체 모델링으로 나뉩니다. 각 예시 별로 문제는 아래와 같습니다.

다면체

다면체 출제유형

구 출제유형

복합체 모델링

복합체 모델링 출제유형

시험 방법은 시험 응시 조건에 의거하여 도면을 작성합니다. 모형공간에서는 아래 도면층 설정을 참조하여 해당 객체들을 그리고 도면 공간(배치탭)에서는 표제란(A)에는 수험번호를, 그 외 외곽선과 타이틀, 축척을 기입합니다. 자세한 작성 요령은 응시조건 및 문제 풀이를 참조합니다.

응시조건 및 문제풀이표
용도별 명칭 도면층 명칭 선종류 색상
0 0 Continuous White
외형선 Model Continuous White
숨은선 Hidden Hidden Yellow
중심선 Center Center Green
치수선 Dim Continuous Red
뷰포트 Mview Continuous Cyan

시험 시 주의해야 할 사항과 감점 사항입니다.

  • ATC자격시험CAD 2급 응시조건


    캐드 프로그램을 사용하여 모형공간에서 해당 도면층에 객체(시험문제는 3D 객체를 투영한 2D 객체로, 접선의 일부 모서리를 포함할 수 있음) 및 치수 작성을 한 후, 도면공간(배치탭)에서 뷰포트를 생성, 주어진 축척에 맞게 뷰포트 축척을 부여, 뷰포트 정렬 및 타이틀과 축척 등을 주어진 문제를 보면서 최종 완성 후 수험번호를 표제란에 기재하고 제출하면 된다.
    시험 시간과 제출까지 90분동안 시행되며 100점 중 60점 이상이면 합격이다.
    아래 열거된 시험 방법 및 의무사항, 감점사항, 주의사항 등을 유심히 살펴보고 실격사유는 한가지 이상 해당될 경우 채점 여부 상관없이 자동으로 실격처리 된다.

    [시험방법]
    1. 감독관의 안내에 따라 ATC 자격시험 응시조건을 확인한다.
    2. 선택한 응시버전으로 프로그램을 실행하고, 마우스와 키보드의 상태 등을 확인하고 옵션, 환경설정 등을 점검한다.
    3. 감독관의 시험시작 안내에 따라 수험번호, 인증코드를 입력하고 접속한다.
    4. 시험 보기에 앞서 템플릿 파일을 바탕화면에 다운받은 후 본인의 수험번호가 맞는지 확인하고 저장한다.
    5. 2번에서 실행한 프로그램에서 파일 열기로 바탕화면에 수험번호로 저장된 템플릿 파일을 열어서 작업한다.
    6. 자동 저장 시간(Save time)을 5분으로 설정한 후 파일을 저장한다. (Save time 설정을 했어도 시험 중간에 저장을 자주 해야 한다.)
    7. 최종 파일을 저장하고 제출하기 버튼을 클릭하여 제출 후 감독관에게 최종 파일 제출을 확인 받는다.
    8. 파일 제출을 확인 받은 후 시험 종료버튼을 눌러 시험을 마친다.시험 종료버튼을 누르면 더 이상 시험 응시가 불가능하다.
    9. 바탕화면의 파일은 삭제하지 않고 퇴실한다.
    10. 응시생은 시스템 또는 프로그램 다운, 마우스, 키보드 미 작동 등과 같이 시험 내용과 다른 외부 요인으로 인한 문제에 대해 질문과 요청을 할 수 있다.
    11. 단, 프로그램 명령어 및 옵션 설정에 관련된 사항은 시험에서 평가되는 사항 중의 일부분이므로 이에 관해서는 질문할 수 없으며 감독관 또한 답변을 줄 수 없다.

    [의무사항]
    1. 템플릿 파일은 바탕화면에 저장해야 한다.(단, 보안프로그램 설정 및 기타 사유로 저장이 어려울 때는 다른 폴더에 지정해도 된다.)
    2. 답안 작성 중간에 반드시 작업 파일을 저장하여야 하며, 이를 지키지 않아 발생하는 시스템다운 등 예기치 못한 상황으로 인한 불이익에 대한 책임은 응시자에게 있다.
    3. 답안 제출 시간은 시험 시간에 포함되어 있으며, 별도로 제공되지 않는다.
    4. 파일은 본인 직접 바탕화면에 저장해야 하며 시험 종료 후에도 삭제하면 안 된다.
    5. 정답파일은 가지고 갈 수 없으며 도면유출 시 실격사유에 해당된다.
    6. 시험 시간 안에 파일을 제출해야 하며 감독관의 동의 없이 임의로 연장시간을 사용한 경우 답안 작성 여부에 관계없이 실격 처리된다.
    7. 파일 제출 전 파일의 내용을 반드시 확인한다. 응시생이 제출한 파일에 내용이 없는 경우 실격 처리된다.
    8. 제출 파일의 이름은 수험번호와 동일해야 한다. 예) 수험번호가 441010S1001인 경우 제출 File의 이름은 461010S1001.dwg
    9. 모든 색상과 선 종류는 Layer에서 제어한다.
    10. 동일선상의 직선 혹은 원호(타원호)는 1개의 객체로 이루어져야 한다.
    11. 도면 자동 저장 시간 Savetime을 5분으로 설정한다.
    12. 도면의 모든 객체(치수기입포함)는 반드시 해당 도면층에 모형공간(Tilemode=1)에서 작도(1Unit=1mm)하며, 외곽선, 표제란, 제목(Text), 수험번호는 도면(배치)공간에서 Layer '0'번으로 작성한다.

    [감점사항]
    1. 위치틀림 (24점) - 위치틀림이란 주어진 치수가 틀렸거나 연관점을 유추하는데서 잘못 따온 경우를 말한다.
    2. 불필요한 객체남음 (16점) - 객체 작성을 위한 45도 보조선과 자르기(TRIM)가 덜 된 객체를 말한다.
    3. Linetype불량 (16점) - 외형선을 숨은선이나 중심선으로 그리거나 그 반대의 경우를 말한다.
    4. 선 연결 상태 불량 (8점) - 선 연장이 안된 경우를 말한다.
    5. 선 겹침(중복) (8점) - 선 중복은 외형선, 숨은선, 중심선끼리 중복을 말한다.
    6. 도면의 표제란(A)에는 수험번호를 입력하며(4점), 외곽선(B)은 치수에 맞게 작성한다.(4점)
    7. 도면과 관련이 없는 객체들은 작성하지 않는다.
    8. Layer는 외형선(Model,7),중심선(Center,3),숨은선(Hidden,2),치수기입(Dim,1),Mview로 생성된 창(Mview,4)을 생성하고, 이외의 모든 객체는 Layer '0'번으로 작성한다(20점)
    [설명 : 용도(생성할 Layer의 이름, Color번호)] [Linetype은 각 도면층의 용도에 맞게 도면층 특성에서 설정한다.]
    9. 화면구성은 도면의 개수만큼 생성하며 도면의 크기에 맞게 조절하고(10점), 그 창은 동결시킨다.(5점)
    10. 출제도면에 명시된 축척은 Zoom배율을 이용하여 각 도면에 적용시킨다.(10점)
    11. 치수기입은 출제도면에 제시된대로 똑같은 형태로 Dim변수를 조절하여 작성한다.(20점)
    12. 제출상태는 출제도면에 명시된 용지크기(5점)와 도면공간상태(5점)을 유지하고, 도면은 전체적으로 균형배치한다.(Layout)(12점)
    13. Linetype은 LTscale을 조절하여 도면(배치탭)공간에서 출제도면과 같이 실선과 구분되어 보이게 한다.(Lts)(5점)

    [채점시 실격사항]
    1. 템플릿 파일을 사용하지 않고 도면 작성이 된 경우
    2. 모형공간 및 도면공간 도면 작성이 안된 경우
    3. 도면공간에서 뷰포트를 사용하지 않은 경우
    4. 주어진 축척대로 모형공간에서 객체 자체를 줄여서 그린 경우
    5. 선이 누락되었거나 치수가 50%미만으로 기입된 경우
    6. 위치틀림이 10개소 이상 발견된 경우

    [주의사항]
    아래와 같이 제출한 경우 파일내용이 없을 수 있으므로 꼭 확인해야 한다.
    1. 작업파일을 다른 경로로 저장하고, 초기에 바탕화면에 있던 파일을 제출한 경우
    2. 자동저장 기능이 바탕화면에 생성한 파일에 덮어씌우는 기능으로 잘못 이해하여 저장되지 않은 파일을 제출한 경우
    3. 바탕화면에 파일을 만들고 처음에 저장한 다음 제출하기 전 완성된 도면을 저장하지 않은 채로 제출한 경우

    [부정행위]
    다음의 행위는 부정행위로 간주되며 2회 이상 적발 시 실격처리 됩니다.
    1. 시험보기 페이지와 응시하는 해당 프로그램 이외에 다른 프로그램을 실행한 행위
    2. 고사장 밖으로 문제 및 답안의 일부 또는 전부를 유출하거나 배포하는 행위
    3. 타인의 답안을 보거나 타인에게 보여주는 행위
    4. 타인과 대화하며 시험을 치르는 행위
    5. PC, 스마트 폰, 태블릿PC 등을 포함한 전자기기를 이용하여 답을 주고 받는 행위
    6. 시험을 대리로 응시한 행위
    7. 계획적으로 답을 가르쳐 주거나 받는 행위
    8. 시험 종료 후 채점과정에서 사후 적발되는 행위
    9. 신분증을 위, 변조하여 시험을 치르는 행위

    [시스템결함 시 보상방법]
    수험자는 한국ATC센터에서 실시하는 ATC 자격시험이 인터넷 기반 환경에서 진행되는 시험임을 인지한다.
    시험 당일 또는 이전에, 예상치 못한 시스템 상의 오류나 시험 센터의 사정으로 인해 해당 시험 진행이 불가능한 경우 한국ATC센터에서는 응시료의 전액 환불 또는 시험연기(다음 회 차)로 보상하며 응시료 이외의 항목은 보상 책임이 없다. (단, 결시자는 해당 없음.)


    ATC자격시험CAD 1급 응시조건


    1. 1급은 실기 90분, 필기 30분으로 2시간에 걸쳐 시행된다. 합격 기준은 실기 5개 문항 중 3개 이상을 맞추거나 2개를 맞추고 필기에서 25문항 중 10문항을 맞추면 된다.
    2. 1급 실기는 3개의 3D 모델링 문제가 주어지고 3DPOLY 명령을 이용하여 요구하는 거리값을 그대로 온라인 시험답안에 입력하면 된다.
    3. 필기는 가산점으로 응시하지 않아도 된다.
    4. 2급과 달리 1급 실기는 템플릿 파일은 없으며 도면층 설정도 따로 하지 않으므로 자유롭게 모델링을 하면 된다.
    5. 모델링 dwg 파일은 따로이 제출하지 않으며 문제에서 요구하는 거리값만 입력하면 된다.
    6. 시험 중간에 [시험중간저장]을 하고, 값 입력이 끝났으면 [시험 제출] 후 감독관에게 최종 확인을 받고 필기시험 희망자는 시험에 응시하고 그렇지 않으면 그대로 퇴실한다.
    7. [부정행위]나 [시스템결함 시 보상방법] 내용은 2급과 동일하게 적용된다.
